BlackBox: Использование ASDM для управления Cisco ASA

Система Cisco Adaptive Security Device Manager (ASDM) предоставляет функции управления и мониторинга через наглядный и простой в использовании управляющий Web-интерфейс, который позволяет ускорить процесс развертывания устройств защиты с помощью интеллектуальных настройщиков, эффективных инструментальных средств администрирования и гибких функций мониторинга.
В данной статье рассмотрена настройка ASDM на устройствах Cisco ASA, на примере образа ASAv запущенного в UNetLab.

Добавим в рабочую область UNetLab образ ASAv.

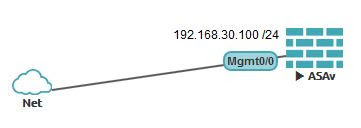

Создадим сетевое подключение типа pnet0 на виртуальный адаптер VMware и соединим им интерфейс Management 0/0.

Таким образом мы реализуем возможность подключаться к ASAv с реальной машины.

У меня pnet0 соответствует виртуальный адаптер VMnet8 c адресом 192.168.30.1

Настроим managemet интерфейс. Присвоим ему адрес 192.168.1.100 (т. е. из сети в которой находится виртуальный адаптер VMnet8 c адресом 192.168.30.1).

interface management 0/0
nameif management
ip address 192.168.30.100 255.255.255.0
no shutdown

Проверим доступность ASAv по адресу 192.168.30.100 с реальной машины.

Пинг есть.

Настроите сохранения по команде wr mem
sh flash:

Видно, что на flash: нет startup-config, копируем его из running-config

copy running-config startup-config
copy startup-config flash:

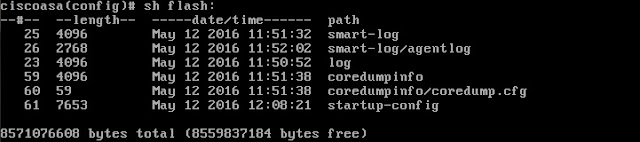

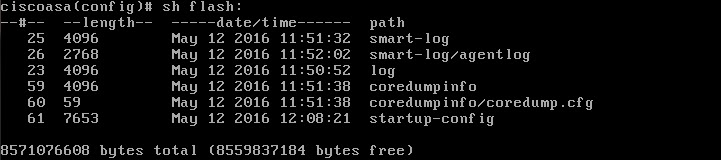

Установите и запустите TFTP сервер на реальной машине.
В поле Current Directory укажите путь к каталогу с ASDM.
В поле Server interfaces - интерфейс для TFTP сервера (у меня виртуальный адаптер VMware).
Нажатием на кнопку Show Dir можно посмотреть содержимое каталога выбранного в Current Directory.

Скопируйте ASDM во flash: ASAv

copy tftp: flash:
192.168.30.1
asdm-751-112.bin

Дождитесь завершения процесса копирования и проверьте наличие файла asdm-751-112.bin во flash:

Теперь настроим локальную авторизацию, и поднимем https сервер:

enable password cisco
username admin password cisco privilege 15
domain-name fw.blackbox.com
crypto key generate rsa general-keys modulus 1024
aaa authentication http console LOCAL
http server enable

Разрешим сети для входа по http (например для всех хостов сети 192.168.30.0/24 с интерфейса management) и запишем конфигурацию:

http 192.168.30.0 255.255.255.0 management
wr mem

Перезапустите образ ASAv.

Теперь можно подключиться к ASAv по адресу https://192.168.30.100
Будет запрошен логин и пароль.

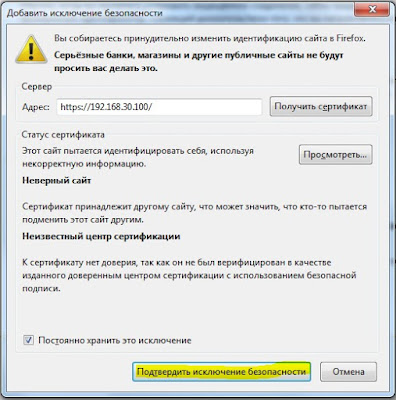

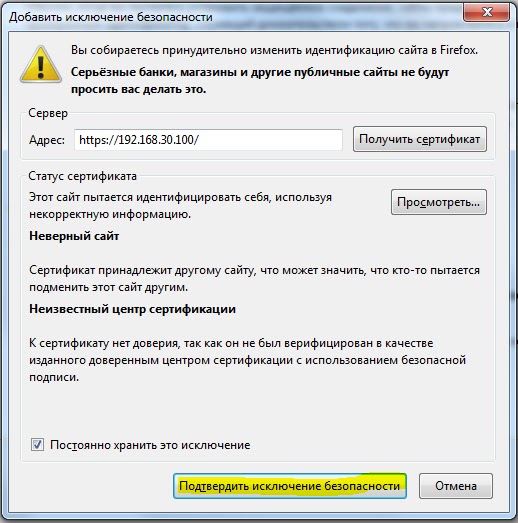

Добавим хост https://192.168.30.100 в исключение безопасности.

Обязательно добавьте сертификат в Доверенные корневые центры сертификации.

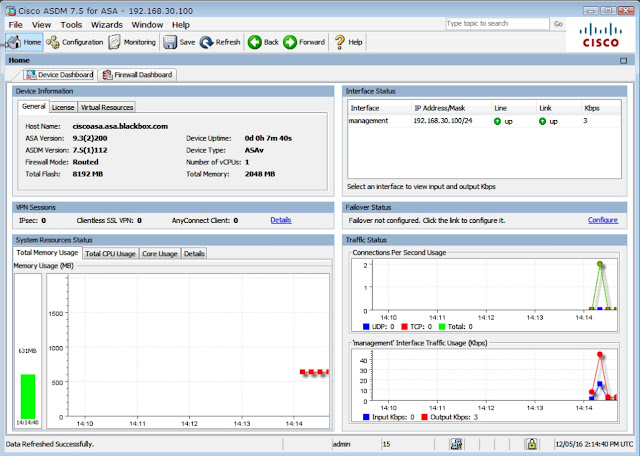

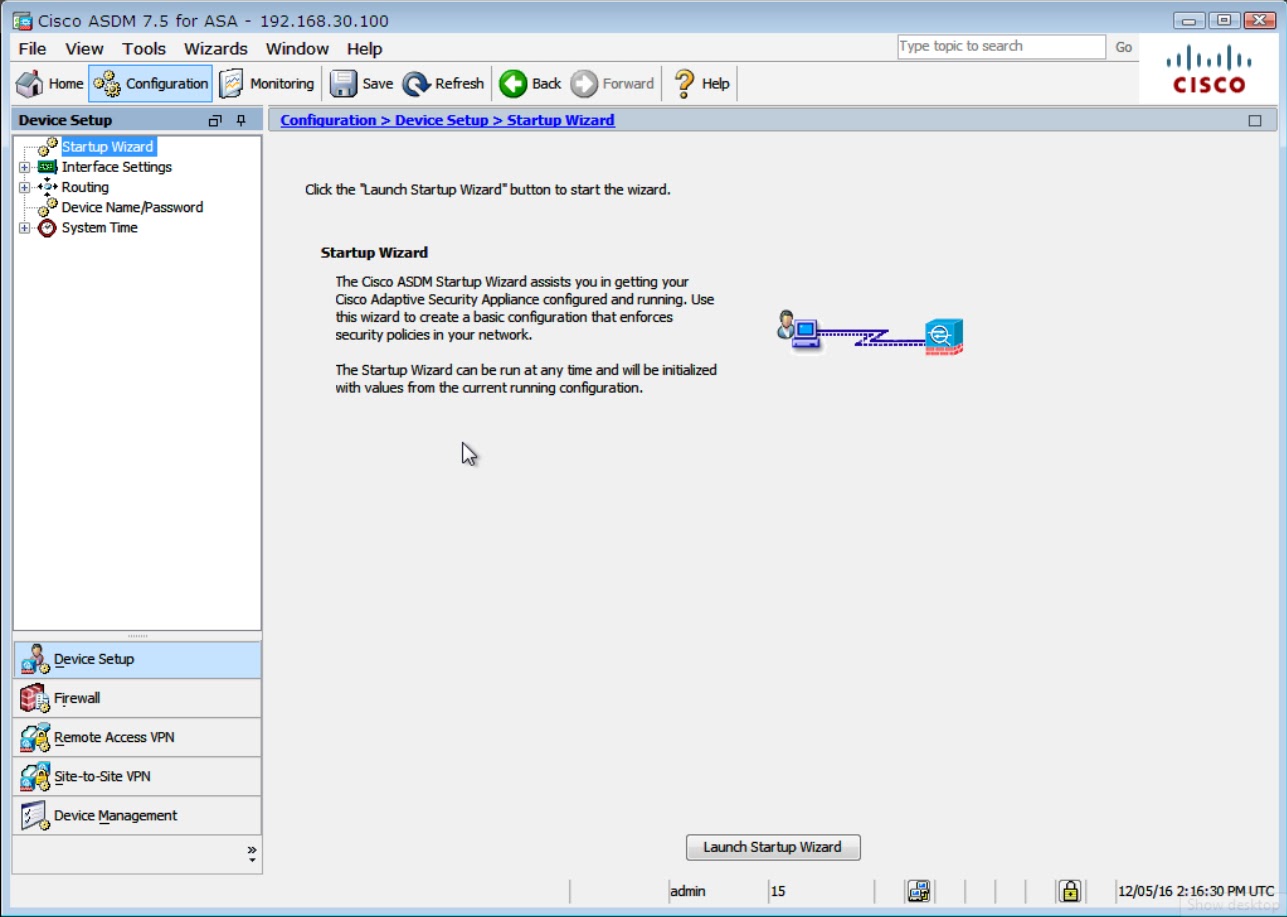

Установим ASDM Launcher нажав соответствующую кнопку. Можно также просто запустить ASDM нажав Run ASDM.

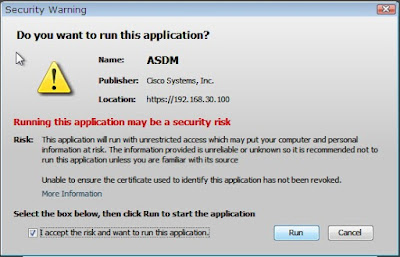

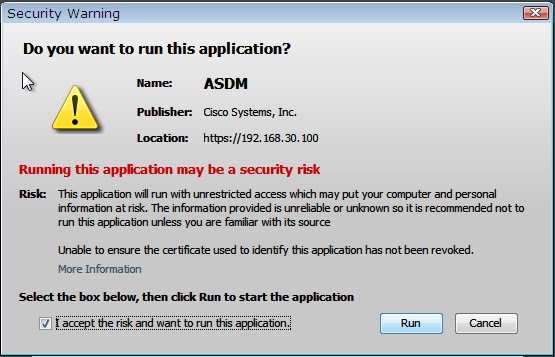

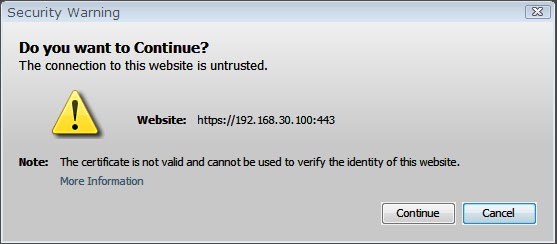

В случае, если на вашем компьютере не установлены компоненты Java, будет предложено их установить.
